B系列10.4寸銑床數控系統（立式）
400MA3-V
關注次數：次
商品類型：400M系列
產品介紹
1. 高清液晶顯示屏
2. 支持3.4軸（XYZ或XYZ+第四軸）數控銑床控制
3. 支持常規圖形對話式編程，操作簡單
4. 加工模式全面：不僅支持常規的銑削加工，還可進行孔及螺紋加工，包括鉆、擴、鉸、锪、鏜削以及使用銑刀銑削不同尺寸的孔等多種加工方式，適用于多種零件的加工
5. EtherCAT或MⅢ總線控制，實時性更高，維護更方便
6. 支持選配物聯網，實時獲取加工數據，管理更方便
硬件介紹
1. 多核CPU架構，超大算力平臺，操作更流暢。
2. 配備2GB存儲空間，程序運行流暢無阻，輕松駕馭多樣任務。
3. 高抗干擾設計，通過4.5KV EFT測試，并通過CE認證。
4. 支持高穩定性RS485通迅，擴展周邊設備更可靠。
5. 支持高速USB3.0通訊，資料備份，程序導入更快捷。
6. 支持超長時間掉電保持，用戶實時數據記錄更可靠。
7. 采用高分辨率彩色顯示，顯示更加清晰
8. IO點數最大支持32位。
9. 采用高性能CPU,作為數控系統的核心運算部件，負責處理和執行各種數控指令、程序以及進行數據運算等任務。高性能的CPU能夠快速響應和處理大量的指令信息，確保系統的實時性和高效性。
10. 預讀單節數1000 Block/s
11. 輔助面板旋鈕式倍率切換、數碼管顯示當前刀號，操作更為便捷
軟件（功能）介紹
1. RT-Linux嵌入式控制系統平臺
2. 全編譯執行模塊
3. 組態型物聯網開發平臺
4. 遠程協助故障診斷與升級
5. 平臺化設計理念
6. 64 Bit高速高精輪廓控制
7. 常規圖形對話式輔助程序編輯
8. 特殊曲線加工：支持拋物線、樣條曲線的恒線速加工，使加工表面光潔度更高
11. 執行速度快：PLC掃描時間短，能快速響應加工指令，提高加工效率
12. 支持各類標注銑床，各類補償，簡易龍門軸
13. 支持各類刀庫，如斗笠刀庫，圓盤刀庫，伺服刀庫
特色功能

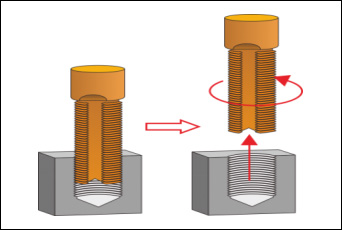

1. 高速鉆孔攻牙
攻牙退刀速度可設定，最大可達300%；攻牙異常退刀功能；鉆孔攻牙重疊技術，鉆孔效率可提升10%；攻牙在線監控，快速完成調試。

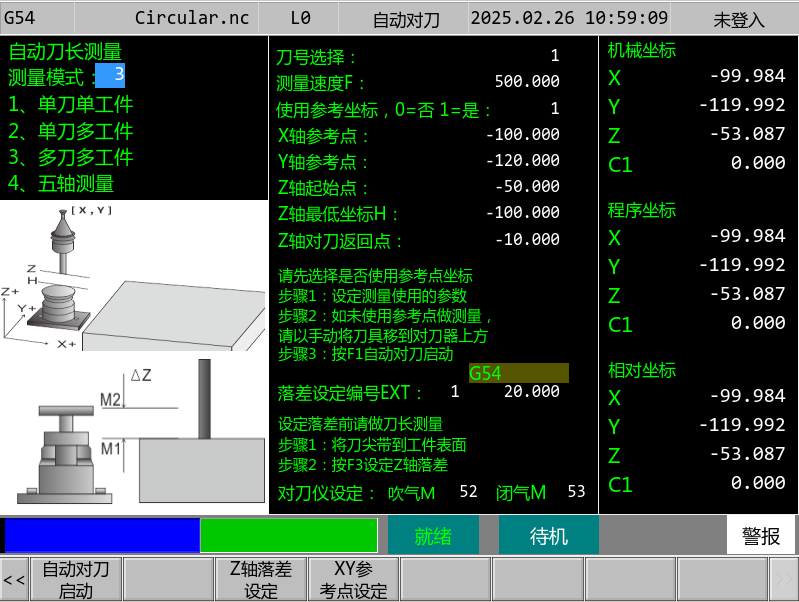

2. 自動刀長測量

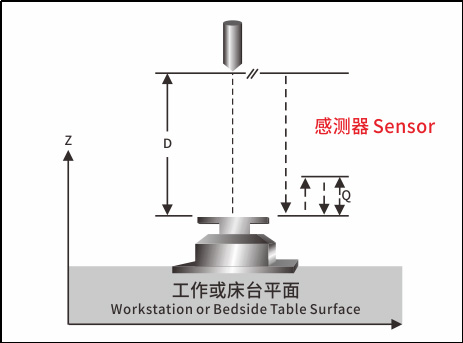

通過G31功能并搭配外部傳感器實現刀長的自動測量功能，通過模板程序補償到刀長補正。頻率響應高達20KHz，為高速檢測功能提供有效解決方案，大幅減少因響應速度不快，重復精度不高導致的檢測誤差。

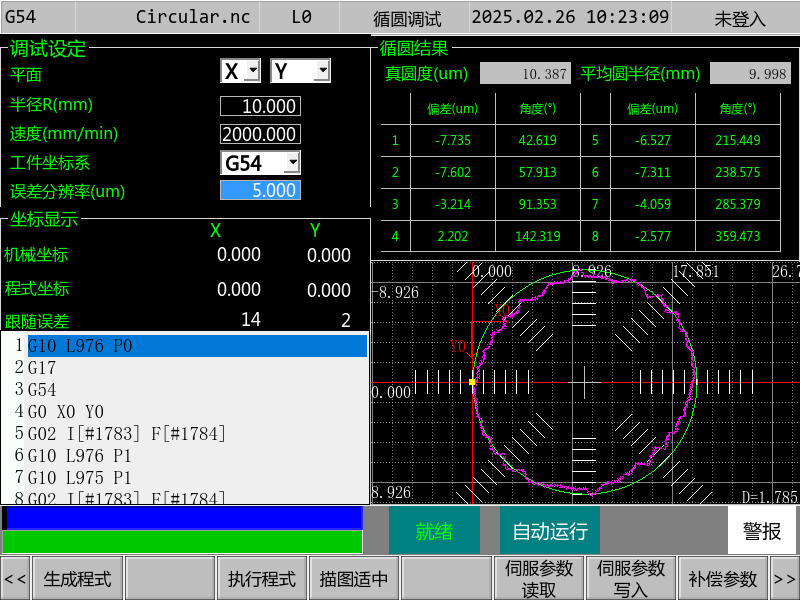

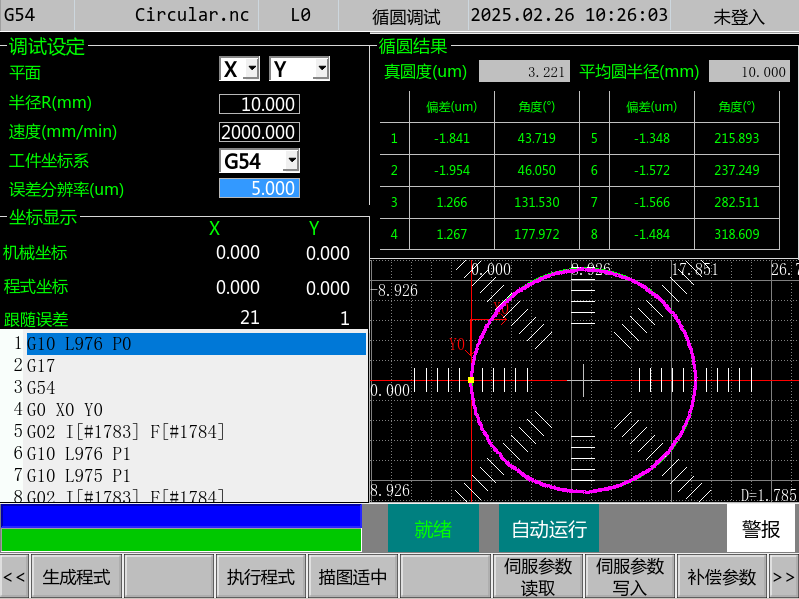

3. 圓度誤差分析
循圓功能：圓度誤差分析，支持速度前饋，減小高速加工中的跟隨誤差，提高輪廓精度；摩擦力補償，消除輪廓或曲面象限痕，提高表面質量。
產品系列 | 400M | 600M | 800M | |||
功能選型 | 400MA | 600MB | 800MC | |||

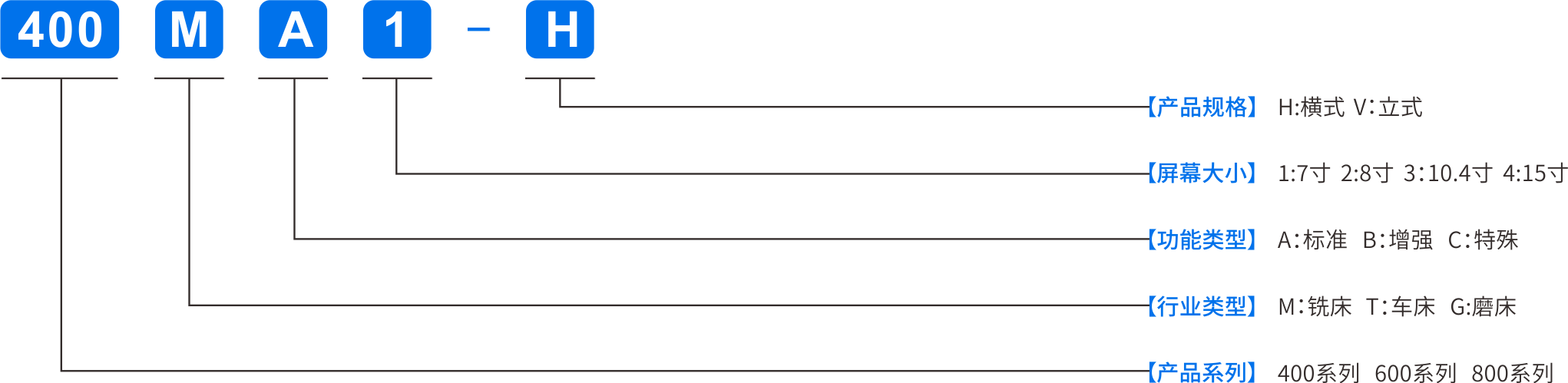

產品型號 | 400MA1-H | 400MA2-H(V) 400MA3-H(V) 400MA4-V | 600MB2-H(V) | 600MB3-H(V) 600MB4-V | 800MC2-H(V) | 800MC3-H(V) 800MC4-V |
? 系統規格 | ||||||
安裝?式 | 橫式 | 立式/橫式 | 立式/橫式 | 立式/橫式 | 立式/橫式 | 立式/橫式 |
顯?屏尺? | 7寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 |
最?軸數（含主軸） | 標準6(最大6) | 標準4(最大6) | 標準7(最大14) | 標準7(最大14) | 標準7(最大28) | 標準7(最大28) |
最?通道數 | 標準1(最大1) | 標準1(最大1) | 標準1(最大2) | 標準1(最大2) | 標準7(最大4) | 標準7(最大4) |
單個通道最?聯動軸數 | 4（XYZA） | 4（XYZA） | 5（XYZAB或XYZAC或XYZBC） | 5（XYZAB或XYZAC或XYZBC） | 5（XYZAB或XYZAC或XYZBC），帶RTCP | 5（XYZAB或XYZAC或XYZBC），帶RTCP |
單個通道最?主軸數量 | 標準1（最大1） | 標準1（最大1） | 標準1（最大3） | 標準1（最大3） | 標準1（最大10） | 標準1（最大10） |
應用場合（軸向分布） | 經濟型銑床、簡易銑床、炮塔銑、桌面銑床、鉆攻機： XYZ+主軸+刀庫 XYZ+第4軸+主軸+刀庫 | 加工中心、鉆攻機： 【XYZ+主軸+刀庫 】*通道 【XYZ+第四軸+主軸+刀庫】*通道 【XYZ+第四、五軸+主軸+刀庫】*通道 | 五軸五聯動加工中心(帶RTCP)、多通道銑床（三通道及以上）： 【XYZ+第四、五軸+主軸+刀庫】*通道 | |||
DA/AD | 選配拓展 | 選配拓展 | 選配拓展 | 選配拓展 | 選配拓展 | 選配拓展 |
操作系統 | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT |
內存 | 1GB | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 4GB | 4GB | 8GB | 8GB | 8GB | 8GB |
預讀單節數 | 1000b/s | 1000b/s | 2000b/s | 2000b/s | 8000b/s | 8000b/s |
最??具補償組數 | 160組 | 160組 | 160組 | 160組 | 160組 | 160組 |
傳輸 | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI |
總線功能 | EtherCAT總線 | MECHATROLINK-Ⅲ（選配）、EtherCAT | MECHATROLINK-Ⅲ（選配）、EtherCAT | MECHATROLINK-Ⅲ（選配）、EtherCAT | ||
標準I/O | I16/O16 | I16/O16 | I16/O16 | I16/O16 | I16/O16 | I16/O16 |
最?拓展I/O | I32/O32 | I32/O32 | I64/O64 | I64/O64 | I128/O128 | I128/O128 |
(IoT)?業物聯? | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
絕對值功能 | EtherCAT | MECHATROLINK-Ⅲ、EtherCAT、MODBUS 485、SSI絕對值 | MECHATROLINK-III/EtherCAT/MODBUS485/SSI絕對值 | MECHATROLINK-III/EtherCAT/MODBUS485/SSI絕對值 | ||
? 程序功能 | ||||||
編程指令（G代碼） | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 | 遵循國際規范 |
宏程序編程標準 | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) |
背景編程 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
對話式智能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序U盤傳輸 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序自動檢錯 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序鎖功能 | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） | 限制程式編輯（選配） |
? 補償功能 | ||||||
五軸刀尖點控制(RTCP) | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
平滑刀尖功能（Smooth TCP） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
? 補償功能 | ||||||
錐度補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
反向間隙補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圓弧尖角補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
雙向螺桿誤差補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
前饋補償 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
雙電機驅動消隙 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
滑枕撓度補償 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? G碼指令 | ||||||
?精軌跡控制模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
路徑平滑模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
NURBS曲線插補 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
螺?切削 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?具偏置 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?速啄式鉆孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
左?攻?循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
精細搪孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
鉆孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
孔底暫停鉆孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
啄式鉆孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
攻?循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
鉆孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?速鉆孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
半?動精細搪孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
孔底暫停搪孔循環 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
多組?速?精參數 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? ?速?精 | ||||||
主軸（C）軸動態定位 | 無需停止切換 可直接執行定位(需伺服主軸) | 無需停止切換 可直接執行定位(需伺服主軸) | 無需停止切換 可直接執行定位(需伺服主軸) | 無需停止切換 可直接執行定位(需伺服主軸) | 無需停止切換 可直接執行定位(需伺服主軸) | 無需停止切換 可直接執行定位(需伺服主軸) |
單節間不停頓模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
CONSTANT JERK控制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?動轉?控制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圓弧半徑速度限制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
NURBS擬合 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
全閉環控制功能 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
? 輔助功能 | ||||||
?定義開機畫? | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?定義M碼 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?定義G碼 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
總線軸與泛?軸混? | 不支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
IO重定義功能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
傾斜軸加? | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
傾斜平?加? | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
DNC加? | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
比例縮放 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
加減速類型 | 直線型（恒A）、S型（恒JERK） | 直線型（恒A）、S型（恒JERK） | 直線型（恒A）、S型（恒JERK） | 直線型（恒A）、S型（恒JERK） | 直線型（恒A）、S型（恒JERK） | 直線型（恒A）、S型（恒JERK） |
?具壽命管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 | 時間限制/次數限制管理 |
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 |
?輪預測 | 手輪預測/手輪回退功能 | 手輪預測/手輪回退功能 | 手輪預測/手輪回退功能 | 手輪預測/手輪回退功能 | 手輪預測/手輪回退功能 | 手輪預測/手輪回退功能 |
?輪插斷 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
再啟動功能 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 | 程序斷點自動尋找再啟動、自定義再啟動 |
多功能?輪 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圖形模擬 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 | 程式執行前圖形預覽，程式執行中動態描圖 |
權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 | 參數權限管理 |
萬年歷鎖機 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
軸向負載監控 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
?波器功能 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 | 實時監控系統命令及伺服回授波形 |
跟隨誤差檢測 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
主軸轉速到達檢測 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
數據備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 | 程式備份、參數備份、刀補備份 |
攻?快速退? | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
多樣化?庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 |
?動對? | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
? 復合功能 | ||||||
多通道功能 | 不支持 | 不支持 | 支持（ 選配）16通道 | 支持（ 選配）16通道 | 支持（ 選配）16通道 | 支持（ 選配）16通道 |
多主軸攻牙 | 不支持 | 不支持 | 最大支持10個主軸同時攻牙 | 最大支持10個主軸同時攻牙 | 最大支持10個主軸同時攻牙 | 最大支持10個主軸同時攻牙 |
機械手獨立通道控制 | 不支持 | 不支持 | 支持（ 選配） 使?G代碼規劃路徑 | 支持（ 選配） 使?G代碼規劃路徑 | 支持（ 選配） 使?G代碼規劃路徑 | 支持（ 選配） 使?G代碼規劃路徑 |
? 工具包 | ||||||
工業物聯網 | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） |
視覺檢測 | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） |
CAD/CAM | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） | 支持（選配） |
